Электробензонасос в сборе для Lada Largus

Электробензонасос в сборе для Lada Largus.

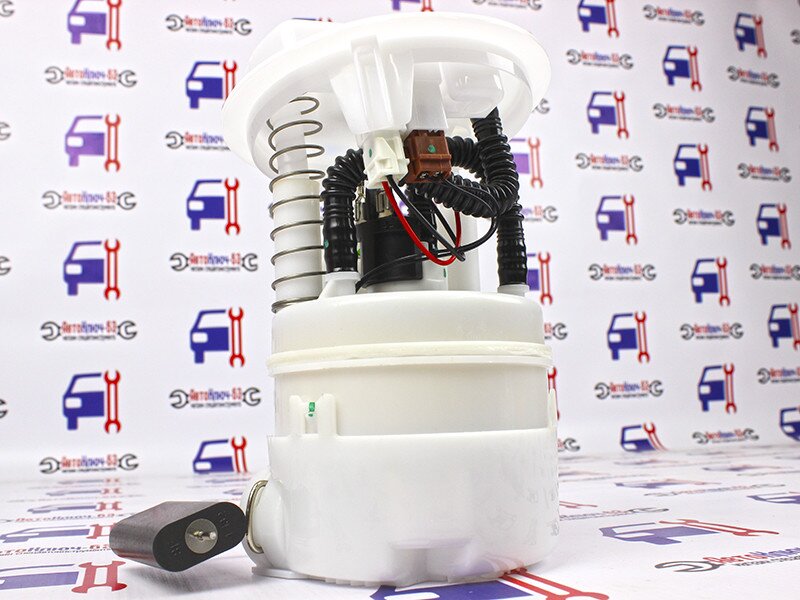

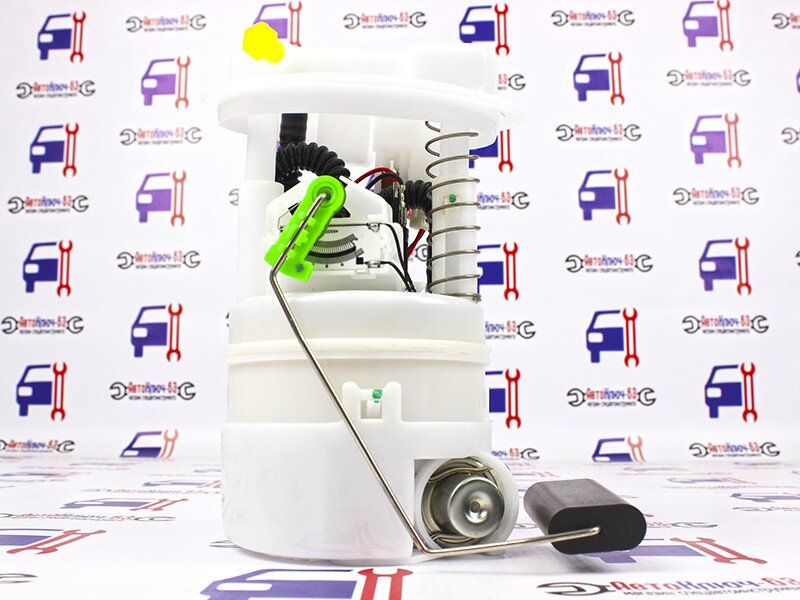

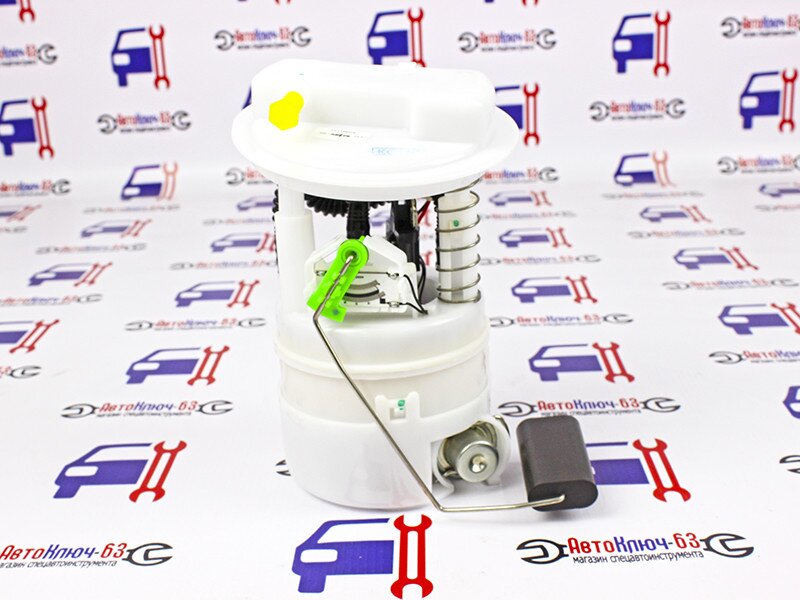

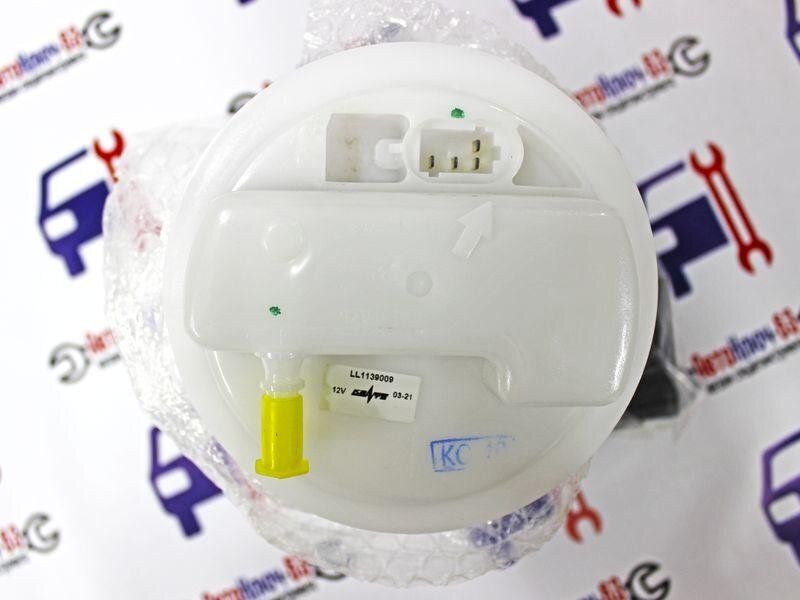

Бензонасос электрический Lada Largus в сборе с одним штуцером - представляет собой модуль электробензонасоса с датчиком указателя уровня топлива в сборе. Предназначен для подачи топлива из бензобака к форсункам двигателя, а также определения уровня топлива и сигнализации о его минимальном уровне в бензобаке с электронной системой управления двигателем (ЭСУД).

Принцип работы мотора электробензонасоса заключается в следующем: насосный узел обеспечивает подачу топлива под давлением из топливного бака через магистральный топливный фильтр на рампу форсунок. Избыток топлива сверх регулируемого давления возвращается в бензобак по отдельной линии слива. Мотор электробензонасоса включается контроллером с помощью вспомогательного реле. При установке ключа зажигания в положение ЗАЖИГАНИЕ или СТАРТЕР после пребывания в положении ВЫКЛЮЧЕНО, контроллер сразу запитывает реле включения мотора бензонасоса. В результате быстро создаётся нужное давление топлива. Если в течение нескольких секунд прокрутка двигателя не начинается, контроллер выключает реле и ожидает начало прокрутки. После её начала контроллер определяет вращение по опорному сигналу датчика положения коленчатого вала и вновь включает реле, обеспечивая включение мотора бензонасоса.

Конструктивно мотор электробензонасоса представляет из себя цилиндрический корпус, внутри которого обратный клапан, дроссельные катушки, предохранительный клапан, щетки, ротор, крыльчатка.

Электробензонасос Lada Largus в сборе - погружного типа, установлен в бензобаке, расположенном под днищем кузова автомобиля, в районе заднего сиденья. Погружной бензонасос смазывается и охлаждается топливом.

Устанавливается на двигатели:

• VAZ-К4М
• VAZ–K7M
• ВАЗ-11189
• RENAULT K4M 616
• K4M 690
• K4M 694
• K4M 696
• K4M 697
• K4M 698
• D4F 732
• K7J 710
• К7М 710
• K4M 896 и мод.

Применяемость:

• Лада Largus
• Renault Duster (HS_)
• Renault Logan I (LS_)
• Renault Sandero/Stepway II (L8_).
